測定精度を高めた
グローワイヤー試験器 - ST-695GW形

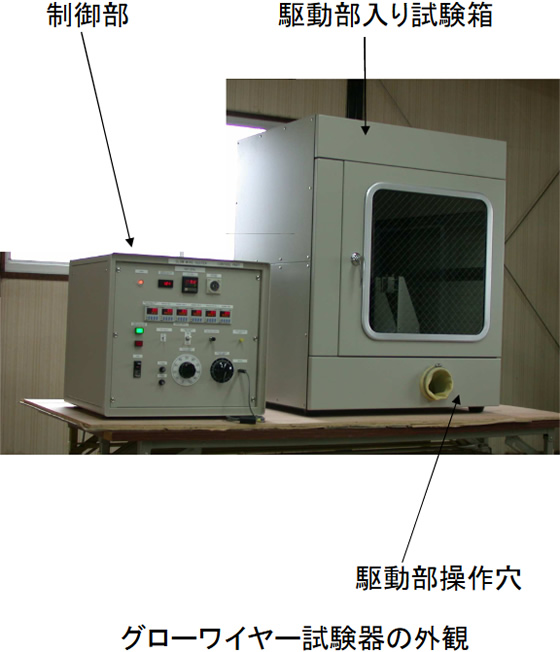

グローワイヤー試験器の外観
用途
適合規格：JIS-C60695-2-10～13、IEC-Pub.60695-2-10～13、IEC-Pub.60335、UL-746A 他
対象：電気絶縁材料及び関連部品、電気・電子機器類
特長
・ワイヤーの温度が精度良く測定できる
・ワイヤーに流れる電流の安定性が良い
仕様及び機能
- 試験器の構成
- ・制御部・試験箱・駆動部
※卓上設置になります
- 寸法と重量
W,D,H[mm]
- 制御部本体：530,500,520/50kg
試験箱：800,650,1040/80kg
※内容積：0.5㎥
- 電源
- AC100V,50/60Hz,10A 単相
※変更可能
- 排気ダクト接続用煙突
- 外径φ98
※チャンバー天井
- 付属品
- ワイヤー：2本、熱電対：2本、木板：10枚、薄葉紙：1束
- 試験可能温度範囲[℃]
- 500～960℃
- 温度設定方式
- 手動設定
※オプションで自動設定変更可能
- カウンタ
- 8桁表示（プリセット機能付き）
- 電流の測定方式と測定可能範囲
- デジタル表示方式
0～150Aまで測定可能
- ワイヤーの温度測定穴径
- φ1.1mmとする
※熱電対の外径：1mm
- 測定可能な試験試料
- ・試験片：150×120mm以内
・部品保持具の付属
※オプションで専用治具製作可

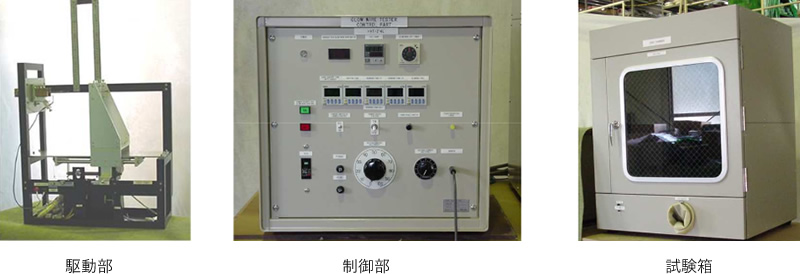

試験器の概要
本試験器は制御部と試験箱が分離されています。
駆動部は試験箱の中に入れて使用します。
試験箱は新規格対応で、内容積が0.5㎥とかなり大きくなります。
