Service
X線を照射して物質特有の角度に回折(反射)するX線を捕えることにより、化合物種同定や結晶構造解析が可能です。評価可能な材料は、粉末・バルク材・微小異物・薄膜・単結晶・ナノ粒子等多岐に亘ります。
◆化合物種の同定や定量分析
◆微小異物の化合物種同定(≧50μmφ)
◆極薄膜の結晶構造解析(≧5nm)
◆材料の結晶系・結晶粒径・格子定数解析
◆残留応力・結晶化度・結晶配向状態解析
◆大気非曝露環境下(露点-100℃)での測定
◆試料高温条件下(≦1400℃)での測定
◆薄膜積層体の密度・膜厚・ラフネス評価
◆ナノ粒子の粒径・分布測定

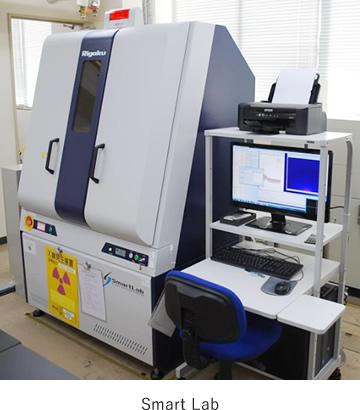

様々な目的に対応可能な測定機種とアタッチメントを用いて、多様なニーズにお応えします。
広角X線回折 | 粉末・バルク材料の評価 |
---|---|
薄膜X線回折 | 膜材料・材料表面の評価 |
微小部X線回折 | 小異物・微量試料の評価(ビーム径:≧50μmφ) |
極点図形 | 結晶配向状態の評価(微小部測定も可能) |
高温X線回折 | 試料高温条件下での評価(室温~1400℃) |
雰囲気制御 | Arガス雰囲気中での評価(露点≒-100℃) |
残留応力 | 残留応力の評価(微小部測定も可能) |
面内X線回折 | 極薄膜材料・材料極表面の評価 |
4結晶法 | 単結晶材料・強配向材料の評価 |
小角散乱 | 長周期構造材料・ナノ粒子・ナノポア材料評価 |
X線反射率 | 薄膜積層体の膜厚・密度・ラフネス評価 |

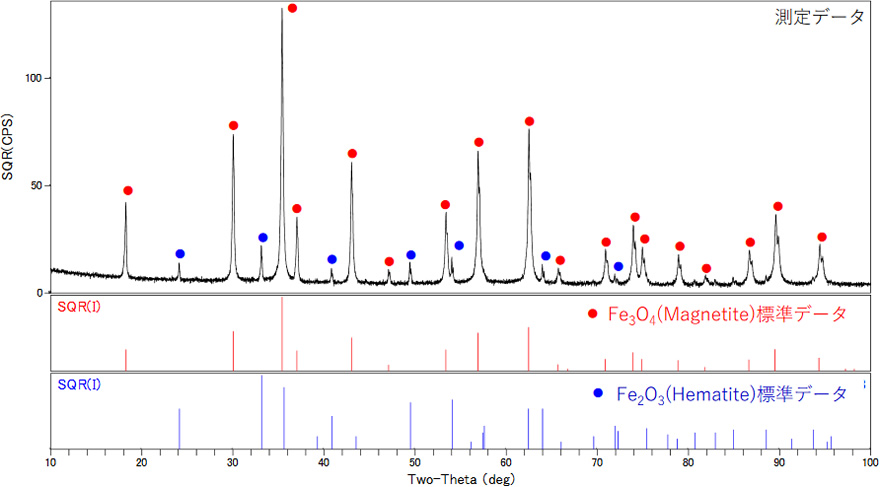

①鋼板上に生成した腐食生成物
⇒ 腐食生成物はFe3O4(マグネタイト)主体でFe2O3(ヘマタイト)も混在していることが確認されました。

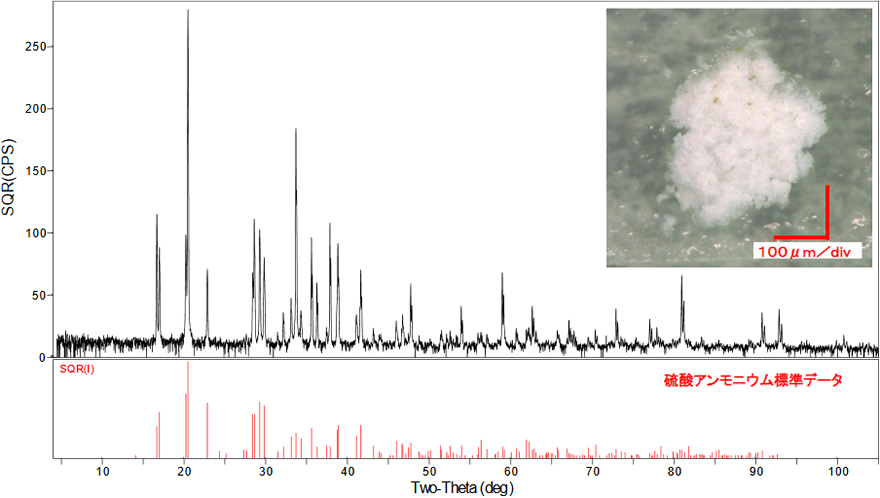

②基板上に付着した微小異物
⇒ 微小異物は硫酸アンモニウムであることが確認されました。
