オシロスコープ MSO5000シリーズ

MSO5000シリーズ・デジタル・オシロスコープは、ウルトラビジョンIIテクノロジ世代の高性能で経済的なデジタル・オシロスコープです。

7種の測定器を1つに統合

オシロスコープ、ロジック・アナライザ、FFTアナライザ、プロトコル・アナライザ、波形発生器、電圧計、周波数カウンタ／積算器を1つにまとめました。

9インチ静電容量式マルチタッチ・スクリーン

9インチ静電容量式マルチタッチ・スクリーンは、さまざまなジェスチャ操作をサポートし、ユーザーに最適な対話体験を提供します。

便利なWebによるリモート・コントロール

ユーザーは、Webブラウザのアドレス・バーにオシロスコープのIPアドレスを入力するだけで、Webコントロール・ソフトウェアを開いて、簡単にリモート・コントロールすることができます。

最大450,000フレームのハードウェア波形レコーディング解析

ハードウェア波形レコーディング機能はセグメント・ストレージ技術を使用し、ユーザの設定したトリガ条件に合致した信号を選択的に取り込みおよび保存し、信号の時間をマークすることができます。これにより、波形取り込み効率が良くなるだけでなく波形観測時間も拡張します。

500,000波形/s の波形取り込みレート

速い波形取り込みレートは異常な信号は偶発的な信号を速やかに見つけることができるので、エンジニアのデバッグ効率が大幅に向上します。

高いサンプリング/周波数帯域比

MSO5000シリーズは350MHz周波数帯域で8Gサンプル/sを提供し、サンプリングレート/周波数帯域比は約23倍であり、クラス最高のオシロスコープです。さらに最長200Mポイントのメモリも備えています。

フル・メモリ・ハードウェア測定

周波数の差が大きい2つの信号を観測し、正確に測定します。フル・メモリ・ハードウェア測定は 340k 個もの立ち上がりエッジのある信号の正確な周波数を測定可能です。

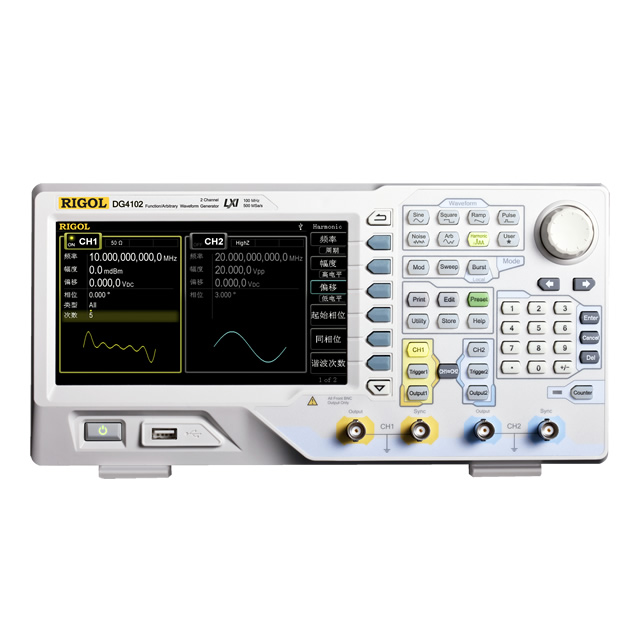

任意波形/ファンクション・ジェネレータ DG4000 シリーズ

DG4000シリーズは、ファンクション発生器、任意波形発生器、パルス発生器、高調波発生器、アナログ/デジタル変調器、周波数カウンタなどを備えてた多機能信号発生器です。同じ機能を備えた2チャネルがあり、チャネル間で位相を調整できます。

7インチ大型ディスプレイ

チャンネル・パラメータ、波形形状、出力構成が大きく表示されるため、ユーザーは現在の出力状態を一目で確認できます。

チャンネル間の正確な位相調整が可能な同等性能の2つの出力チャンネル

2つの出力チャンネルの性能は、基本波形、任意波形、変調波形、パルス波形など、その他の波形出力も含めて同等です。 チャンネル間で、波形または設定をコピーでき、周波数/振幅/位相カップリングすることもできます。 チャンネル間の位相は正確に調整できます。

150種のビルトイン波形

150種のビルトイン波形は、コモン、エンジニアリング、変調、生体電気、医療、標準、数学、三角関数、などに従って分類されてます。指定された任意の波形をすばやく呼び出すために、パネルに特別なユーザー・キーが用意されています。

豊富なアナログ/デジタル変調機能

AM、FM、PM、ASK、FSK、3FSK, 4FSK, PSK、BPSK, QPSK, PWM, OSKの変調が可能です。変調ソースは内部と外部から選択することができます。

複数のスイープ・モード

DG4000は、低周波数から高周波数、または高周波数から低周波数へのスイープ出力をサポートします。 スイープ・タイプは、リニア、ログ、およびステップの3種があります。「マーク」周波数を設定することもできます。

ノイズ発生器とバースト・モード

DG4000は、周波数帯域幅120MHzのホワイト・ノイズを生成できます。 また、ノイズの重ね合わせ機能もあり、メイン出力信号でのガウス・ノイズの重ね合わせをサポートします。 機器の耐ノイズ性能をテストするために使用できます。 バースト・モード機能は、Nサイクル、無限、ゲートの3種類の動作が可能です。

16次高調波発生器

DG4000には16次高調波発生機能が組み込まれており、次数、振幅、位相を設定して高調波を出力します。 高調波検出機器や高調波フィルタ機器のテストで使用されます。

高分解能周波数カウンタ

外部入力信号の周波数、周期、デューティ比、正のパルス幅、負のパルス幅を測定できる7桁の周波カウンタ機能を備え、測定結果を統計することもできます。周波数カウンタは、2チャンネル出力と同時に動作できます。
