測定精度を高めた
グローワイヤー試験器 - ST-695GW形

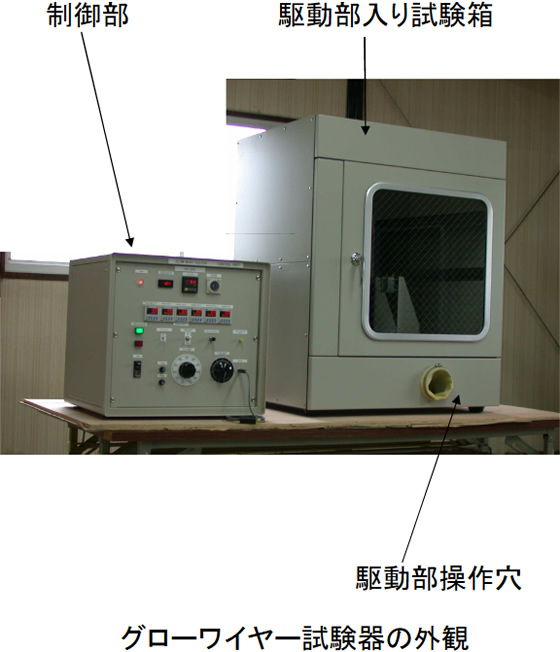

グローワイヤー試験器の外観
用途
適合規格：JIS-C60695-2-10～13、IEC-Pub.60695-2-10～13、IEC-Pub.60335、UL-746A 他
対象：電気絶縁材料及び関連部品、電気・電子機器類
特長
・ワイヤーの温度が精度良く測定できる
・ワイヤーに流れる電流の安定性が良い
仕様及び機能
| 試験器の構成 | ・制御部・試験箱・駆動部 ※卓上設置になります |
|---|---|
| 寸法と重量 W,D,H[mm] |
制御部本体：530,500,520/50kg 試験箱：800,650,1040/80kg ※内容積：0.5㎥ |
| 電源 | AC100V,50/60Hz,10A 単相 ※変更可能 |
| 排気ダクト接続用煙突 | 外径φ98 ※チャンバー天井 |
| 付属品 | ワイヤー：2本、熱電対：2本、木板：10枚、薄葉紙：1束 |
| 試験可能温度範囲[℃] | 500～960℃ |
| 温度設定方式 | 手動設定 ※オプションで自動設定変更可能 |
| 電流の測定方式と測定可能範囲 | デジタル表示方式 0～150Aまで測定可能 |
| ワイヤーの温度測定穴径 | φ1.1mmとする ※熱電対の外径：1mm |
| 測定可能な試験試料 | ・試験片：150×120mm以内 ・部品保持具の付属 ※オプションで専用治具製作可 |

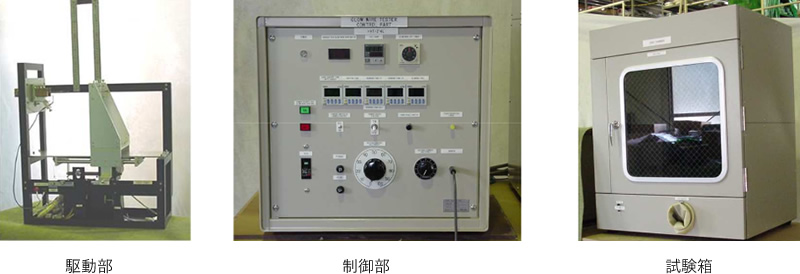

試験器の概要
本試験器は制御部と試験箱が分離されています。
駆動部は試験箱の中に入れて使用します。
試験箱は新規格対応で、内容積が0.5㎥とかなり大きくなります。
